특수 주문 생산품

특수 주문 생산품

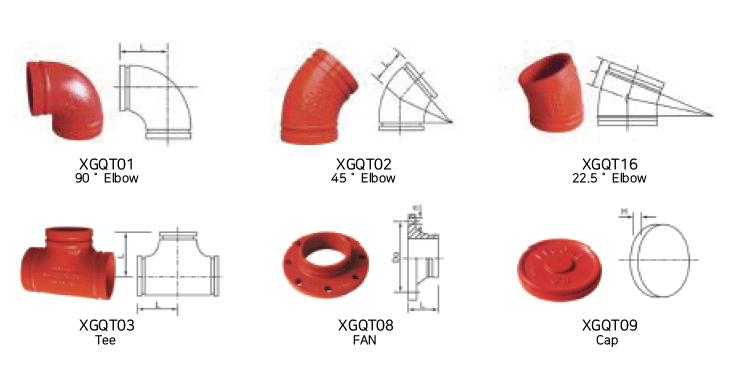

▶ 덕타일 그루브 피팅

파이프 호칭경 파이프 외경 XGQT01 (L) XGQT02 XGQT16 XGQT03 (L) XGQT08 XGQT09
in (A) (OD) mm LONG SHORT (L) (L) LONG SHORT (L) (X) (No-Size) (L)
1 25 34.0 57 57 44 44 57 57 - - - 22
1¼ 32 42.7 70 60 45 45 70 60 - - - 24
1½ 40 48.6 70 60 45 45 70 60 - - - 24
2 50 60.5 83 70 51 51 83 70 67 164 4-M16 24
2½ 65 76.3 95 76 57 51 95 76 65 184 4-M16 24
3 80 89.1 108 86 64 57 108 86 65 200 8-M16 24
4 100 114.3 127 102 76 73 127 102 70 219 8-M16 27
5 125 139.8 140 122 83 73 140 122 70 250 8-M16 27
6 150 165.2 165 139 89 79 165 140 70 286 8-M16 27

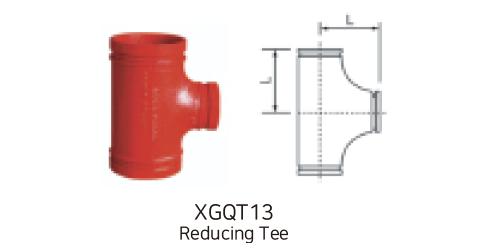

    ▶ XGQT13 Reducing Tee

파이프 호칭경 XGQT13
in (A) (L)
2½×2 65×50 76
3×2 80×50 86
3×2½ 80×65 86
4×2 100×50 102
4×2½ 100×65 102
4×3 100×80 102
5×2 125×50 122
5×2½ 125×65 122
5×3 125×80 122
5×4 125×100 122
6×2 150×50 140
6×2½ 150×65 140
6×3 150×80 140
6×4 150×100 140
6×5 150×125 140

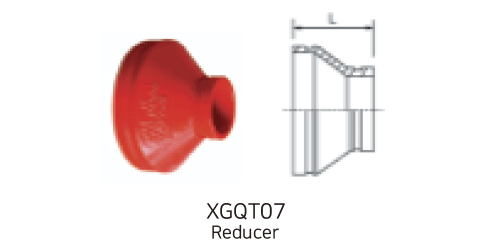

    ▶ XGQT70 Reducer

파이프 호칭경 XGQT07
in (A) (L)
2½×2 65×50 64
3×2 80×50 64
3×2½ 80×65 64
4×2 100×50 76
4×2½ 100×65 76
4×3 100×80 76
5×2 125×50 89
5×2½ 125×65 89
5×3 125×80 89
5×4 125×100 89
6×2 150×50 102
6×2½ 150×65 102
6×3 150×80 102
6×4 150×100 102
6×5 150×125 102
