Groove Fitting

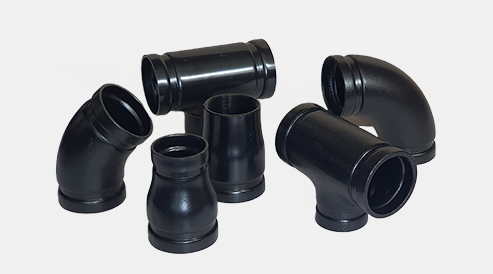

SPP/Sch40 Carbon Steel Grooved Fittings



탄소 강관 홈 관이음쇠
(SPP/Sch40 Carbon Steel Grooved Fittings)

일반 배관(SPP) 및 압력 배관(Sch40)용 탄소강관제 관이음쇠는 도료를 집어 넣은 탱크 속에 피도장물에 전류를 흘려 그 표면에 도막을 흡착시기는 전착도장 방법으로 도료의 마감성이 뛰어나며 기존 아연도금에서 볼 수 있는 표면의 패임과 기포 등의 불량이 적어 JOINT와의 결합력을 높여주는 제품 입니다.

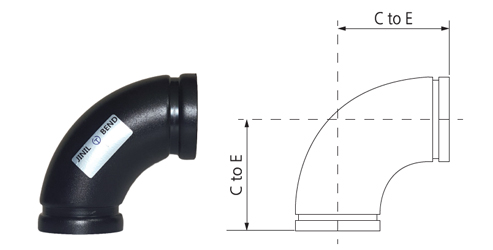

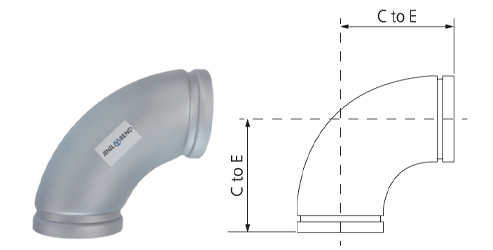

    ▶ K10, R10 (90˚엘보)

규 격 O.D C to E 중량(spp) 중량(Sch40)
A mm mm kg kg
50A 60.5 102.0 0.64 0.66
65A 76.5 105.0 1.12 1.29
80A 89.1 123.0 1.58 2.04
100A 114.3 152.0 2.91 3.84
125A 139.8 190.5 4.49 6.48
150A 165.2 228.6 7.09 9.94
200A 216.3 304.8 14.40 20.10
250A 267.4 381.0 25.40 35.40
300A 318.5 457.2 38.10 57.00
350A 355.6 533.4 56.70 79.10
400A 406.4 609.6 74.30 118.00

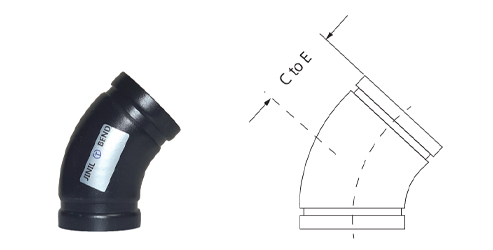

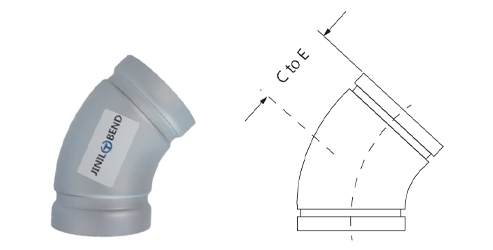

    ▶ K11, R11 (45˚엘보)

규 격 O.D C to E 중량(spp) 중량(Sch40)
A mm mm kg kg
50A 60.5 58.0 0.32 0.33
65A 76.5 65.0 0.60 0.69
80A 89.1 72.0 0.79 1.02
100A 114.3 63.1 1.46 1.92
125A 139.8 78.9 2.25 3.24
150A 165.2 94.7 3.55 4.97
200A 216.3 126.3 7.20 10.10
250A 267.4 157.8 12.70 17.70
300A 318.5 189.4 19.00 28.50
350A 355.6 220.9 28.40 40.10
400A 406.4 252.5 37.20 59.00

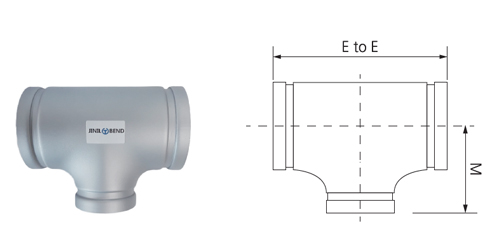

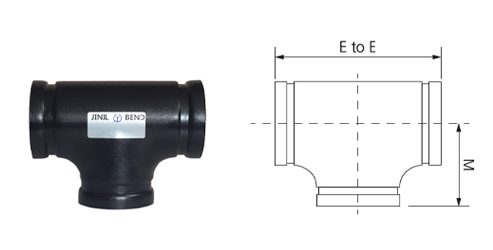

    ▶ K20, R20 (동경티)

규 격 E to E M 중량(spp) 중량(Sch40)
A mm mm kg kg
50A 157.0 79.0 0.86 0.88
65A 168.0 84.0 1.42 1.74
80A 186.0 93.0 1.87 2.41
100A 209.6 104.8 3.13 4.12
125A 247.6 123.8 4.53 6.54
150A 285.8 142.9 6.84 9.58
200A 355.6 177.8 12.80 17.90
250A 431.8 215.9 21.80 30.40
300A 508.0 254.0 32.00 48.70
350A 558.8 279.4 44.70 62.40
400A 607.6 303.8 55.20 88.00

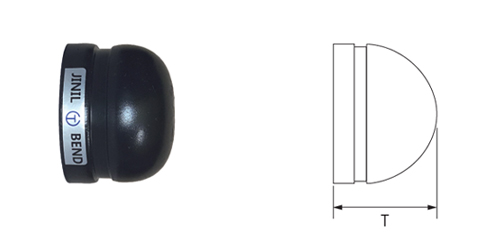

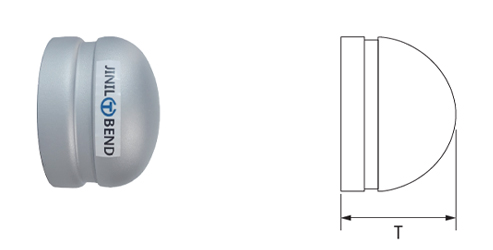

    ▶ K60, R60 (캡)

규 격 O.D T 중량(spp) 중량(Sch40)
A mm mm kg kg
50A 60.5 50 0.23 0.24
65A 76.3 58 0.34 0.42
80A 89.1 58 0.51 0.67
100A 114.3 65 0.88 1.17
125A 139.8 76 1.25 1.90
150A 165.2 87 1.99 2.83
200A 216.3 100 3.61 5.11
250A 267.4 124 6.33 8.92
300A 318.5 148 9.43 13.10
350A 355.6 160 13.20 18.60
400A 406.4 170 16.60 26.70

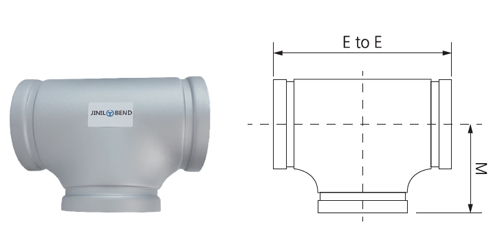

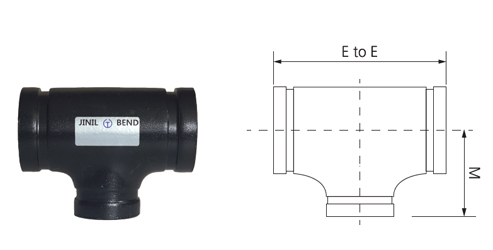

    ▶ K20, R20 (이경티)

규 격 E to E M 중량(spp) 중량(Sch40)
A mm mm kg kg
65×50 168.0 84.0 1.31 1.56
80×50 186.0 93.0 1.68 2.12
80×65 186.0 93.0 1.79 2.29
100×50 209.6 104.8 2.72 3.53
100×65 209.6 104.8 2.84 3.71
100×80 209.6 104.8 2.84 3.83
125×65 247.6 123.8 4.00 5.71
125×80 247.6 123.8 4.08 5.83
125×100 247.6 123.8 4.30 6.13
150×80 285.8 142.9 6.01 8.38
150×100 285.8 142.9 6.23 8.67
150×125 285.8 142.9 6.45 9.08
200×100 355.6 177.8 11.30 15.70
200×125 355.6 177.8 11.50 16.10
200×150 355.6 168.3 11.90 16.60
250×125 431.8 215.9 19.20 26.80
250×150 431.8 215.9 19.50 27.20
250×200 431.8 215.9 20.40 28.50
300×125 508.0 254.0 27.80 38.70
300×150 508.0 254.0 28.10 38.40
300×200 508.0 254.0 29.00 39.70
300×250 508.0 241.3 30.40 41.60
350×250 559.0 279.5 41.20 49.90
350×300 559.0 279.5 42.70 51.90
400×300 609.6 304.8 52.70 63.10
400×350 609.6 304.8 54.20 64.90

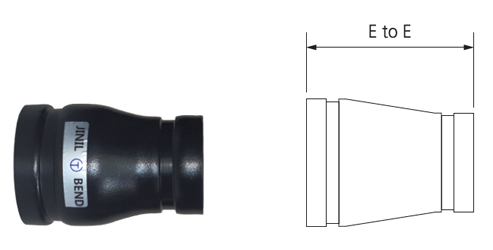

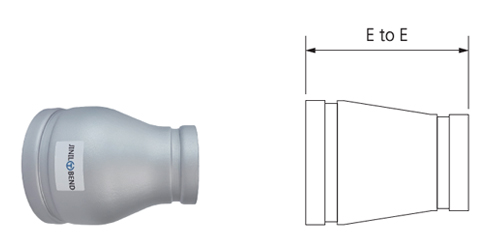

    ▶ K50, R50 (동심 레듀셔, 편심 레듀셔)

규 격 E to E 중량(spp) 중량(Sch40)
A mm kg kg
65×50 110 0.60 0.73
80×50 110 0.66 0.85
80×65 110 0.73 0.94
100×50 125 0.97 1.27
100×65 125 1.04 1.37
100×80 125 1.10 1.45
125×65 150 1.50 2.16
125×80 150 1.58 2.27
125×100 150 1.74 2.50
150×80 170 2.18 3.04
150×100 170 2.36 3.30
150×125 170 2.55 3.57
200×100 190 3.67 5.10
200×125 190 3.87 5.40
200×150 190 4.17 5.71
250×125 220 6.06 8.42
250×150 220 6.32 8.78
250×200 220 6.87 9.58
300×125 260 8.39 12.60
300×150 260 8.69 12.80
300×200 260 9.29 13.70
300×250 260 9.97 14.70
350×250 330 19.70 27.40
350×300 330 21.20 29.50
400×300 356 24.10 39.20
400×350 356 25.90 41.10
