Flange Adapter Nipple

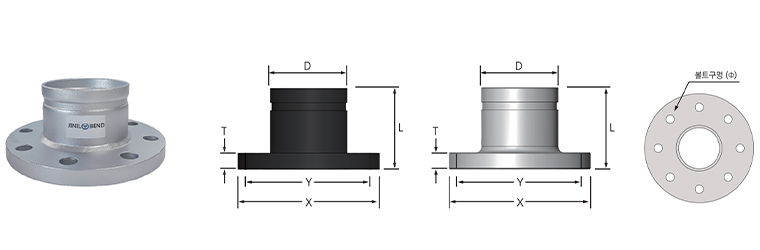

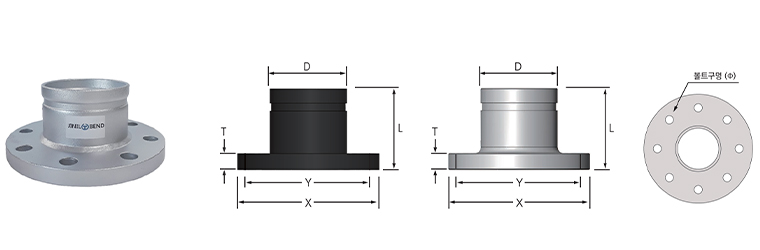

Flange Adapter Nipple(Carbon Steel & Stainless Steel)
▶ 10kgf/cm²
| 규 격 | D | L | T | X | Y | 볼트구멍 | |
|---|---|---|---|---|---|---|---|
| A | mm | mm | mm | mm | mm | 직경(Φ) | 홀개수 |
| 50A | 60.5 | 85 | 16 | 155 | 120 | 19 | 4 |
| 65A | 76.3 | 85 | 18 | 175 | 140 | 19 | 4 |
| 80A | 89.1 | 85 | 18 | 185 | 150 | 19 | 8 |
| 100A | 114.3 | 100 | 18 | 210 | 175 | 19 | 8 |
| 125A | 139.8 | 100 | 20 | 250 | 210 | 23 | 8 |
| 150A | 165.2 | 100 | 22 | 280 | 240 | 23 | 8 |
| 200A | 216.3 | 120 | 22 | 330 | 290 | 23 | 12 |
| 250A | 267.4 | 120 | 24 | 440 | 355 | 25 | 12 |
| 300A | 318.5 | 120 | 24 | 445 | 400 | 25 | 16 |
| 350A | 355.6 | 150 | 26 | 490 | 445 | 25 | 16 |
| 400A | 406.4 | 150 | 28 | 560 | 510 | 27 | 16 |
▶ 20kgf/cm²
| 규 격 | D | L | T | X | Y | 볼트구멍 | |
|---|---|---|---|---|---|---|---|
| A | mm | mm | mm | mm | mm | 직경(Φ) | 홀개수 |
| 50A | 60.5 | 85 | 18 | 155 | 120 | 19 | 8 |
| 65A | 76.3 | 85 | 20 | 175 | 140 | 19 | 8 |
| 80A | 89.1 | 85 | 22 | 200 | 160 | 23 | 8 |
| 100A | 114.3 | 100 | 24 | 225 | 185 | 23 | 8 |
| 125A | 139.8 | 100 | 26 | 270 | 225 | 25 | 8 |
| 150A | 165.2 | 100 | 28 | 305 | 260 | 25 | 12 |
| 200A | 216.3 | 120 | 30 | 350 | 305 | 25 | 12 |
| 250A | 267.4 | 120 | 34 | 430 | 380 | 27 | 12 |
| 300A | 318.5 | 120 | 36 | 480 | 430 | 27 | 16 |
| 350A | 355.6 | 150 | 40 | 540 | 480 | 33 | 16 |
| 400A | 406.4 | 150 | 46 | 605 | 540 | 33 | 16 |
